系統簡介

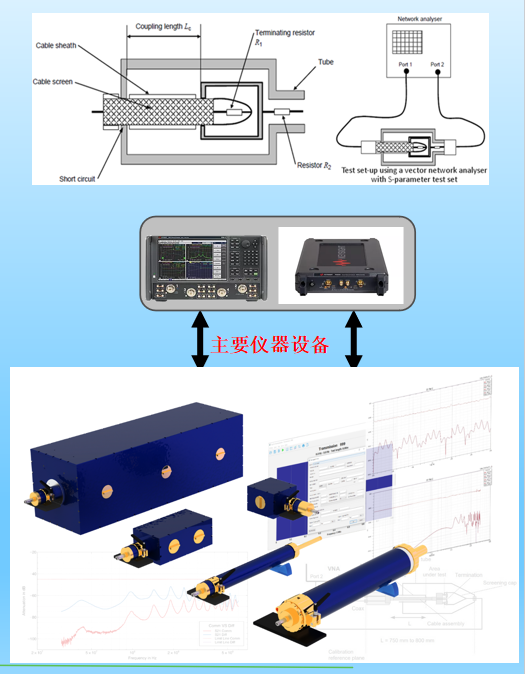

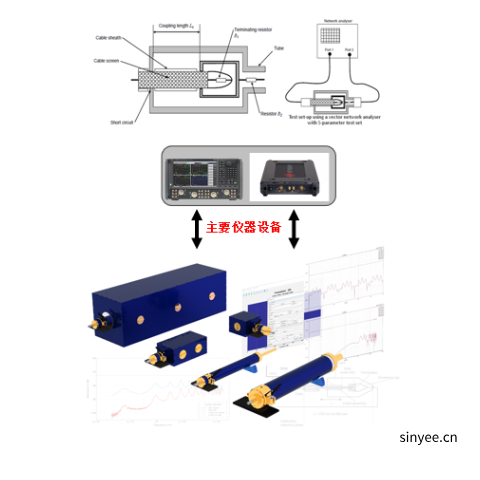

LET-9000-3，系統主要應用于測試汽車電子的高壓電纜及接頭的屏蔽效能，測試系統可實現高壓線纜、高壓線束、高壓連接器在 10Hz——9GHz 屏蔽效能和轉移阻抗測試，并能滿足以下標準的測試要求。

◆  IEC 62153-4-3 轉移阻抗

◆  IEC 62153-4-4 屏蔽衰減

◆  IEC 62153-4-7 管中管屏蔽衰減測試方法

◆  IEC 62153-4-15 三同軸腔體屏蔽衰減測試法

【40型套件】技術規格及特點

◆  滿足規范：IEC62153-4 系列測試規范（含-16標準）、各類車標規范（ 三同軸法）；

◆  系統最高支持9  GHz內的轉移阻抗、屏蔽衰減、耦合衰減的測量；

◆  標準套件包含管中管套件，可測試電纜組件、連接器、功分器等無源器件；

◆  被測電纜線徑2.3mm ~ 9.8mm，可擴展至15 mm( 需加選件）；

◆  配接定制測試治具，可測試HSD、網線、Fakra、HDMI、H-MTD、 Type-C/USB3.0等線纜組件和連接器，特別針對PCB安裝連接器；

◆  測試軟件支持市面主流廠家的網絡分析儀型號，一鍵測試并輸出標準測試報告，測試數據歸屬數據庫集中管理，方便管理和查看；

◆  測試軟件預留開關矩陣控制接口，方便升級，支持多端口測試數據SnP文件導出；

另有『90型套件』以及『300型箱體套件』以滿足更大尺寸被測件測試需求。
